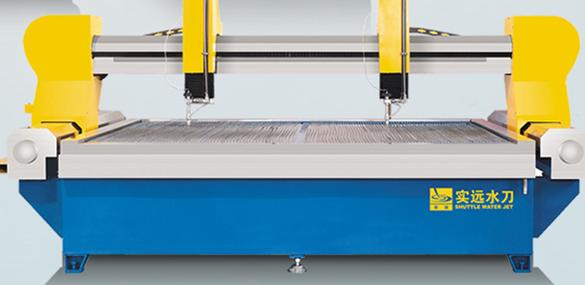

一套數控水刀(簡稱水刀)由三部分組成:超高壓水射流發生器(高壓泵)、數控加工平臺、射流切割頭、供砂系統和冷卻系統。
1。超高壓水射流發生器(高壓泵)
作為水刀的動力源,一般采用液壓馬達驅動增壓器產生超高壓水射流。普通自來水的壓力升高到數十到數百兆帕(1兆帕約10巴),通過噴嘴排出,動能極高。
2。數控加工平臺
數控水刀主要切割平板。切割平臺采用滾動直線導軌和滾珠絲杠傳動。在數控程序和電機的精確控制下,X軸和Y軸分別移動或兩個軸連接在一起,驅動切割頭切割直線和任意曲線。
三。射流切割頭
高壓泵的切割功能只能通過噴嘴來實現。噴嘴孔徑的大小決定了壓力和流量。同時,噴嘴還具有集能功能。
射流切割頭有兩種基本形式:一種是完成純水切割,另一種是完成磨料切割。磨料切割頭是在純水切割頭的基礎上,由磨料混合室和硬質噴嘴組成。
