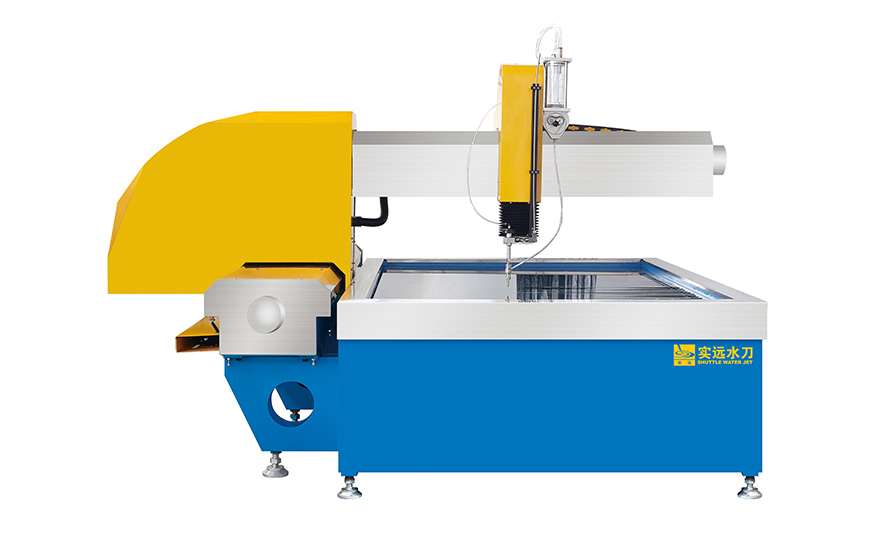

立式五軸水刀切割機的回轉軸有兩種方式，一種是工作臺回轉軸  另一種是依靠立式主軸頭的回轉工作臺回轉軸，就是設置在床身上的工作臺可以環繞X軸回轉，定義為A 軸，A 軸一般工作范圍+30度至-120度。工作臺的中間還設有一個回轉臺，圖示的位置上環繞Z軸回轉，定義為C軸，C軸都是360度回轉。這樣通過A 軸與C軸的組合，固定在工作臺上的工件除了底面之外，其余的五個面都可以由立式主軸進行加工。A 軸和C軸最小分度值一般為0.001度，這樣又可以把工件細分成任意角度，加工出傾斜面、傾斜孔等。A 軸和C軸如與XYZ三直線軸實現聯動，就可加工出復雜的空間曲面，當然這需要高檔的五軸水刀數控系統、伺服系統以及軟件的支持。這種設置方式的優點是主軸的結構比較簡單，主軸剛性非常好，制造利息比較低。而缺點是:對于五軸水刀工作臺不能設計太大，承重也較小，特別是當A 軸回轉大于等于90度時，工件切削時會對五軸水刀切割機帶來很大的承載力矩。

    主軸回轉的方式是：5軸水刀切割機主軸前端是一個回轉頭，能自行環繞Z軸360度，成為C軸，回轉頭上還有帶可環繞X軸旋轉的A 軸，一般可達±90度以上，實現上述同樣的功能。這種設置方式有兩種優點：一是主軸加工非常靈活，工作臺也可以設計的非常大。客機龐大的機身、巨大的發動機殼都可以在這類加工中心上加工。二是它解決了以下這個問題：在模具高精度曲面加工過程中，用球面銑刀加工曲面時，當?shù)毒咧行木€垂直于加工面時，由于球面銑刀的頂點線速度為零，頂點切出的工件表面質量會很差?，F(xiàn)在采用采用主軸回轉的設計，令主軸相對工件轉過一個角度，使球面銑刀避開頂點切削，保證有一定的線速度，可提高表面加工質量。為了達到回轉的高精度，高檔的回轉軸還配置了圓光柵尺反饋，分度精度都在幾秒以內。當然這類主軸的回轉結構比較復雜，制造利息也較高。

    在“工業4.0”提出前，生產自動化更多的是針對制造流程，但僅通過單純聚焦在制造流程的自動化已不能滿足不斷發展的互聯網經濟的需求。為確保企業具備可持續的競爭力就要求企業的整體解決方案覆蓋整個價值鏈，即從產品的設計、生產規劃、生產過程，到生產實施及服務環節，以實現全部工作流程的數字化深度融合及無縫的數據對接，來達到整個價值鏈的覆蓋?！肮I(yè)4.0”將實現增值網絡的水平集成、完整增值鏈的無縫工程集成、垂直集成和網絡化的生產系統。

    水刀切割機水路原理：自來水經過濾器過濾之后，由水泵進行加壓，進入增壓器兩端的高壓缸內。當油活塞往復運動時，一端高壓缸通過進水單向閥進水，另一端高壓缸的水被推出、經過出水單向閥進入高壓管路。如此動作，在兩端的高壓缸中交替進行，形成源源不斷的高壓水流。由于存在增壓器換向周期，輸出的水流的壓力形成周期性波動。因此高壓水流需經高壓蓄能器進行穩壓。泵是水刀系統的核心成員。對水進行加壓并連續輸出水流，從而讓切割刀頭把高壓水變?yōu)槌羲偎淞鳌?/span>

    水刀應用可以采用兩種泵－增壓泵和直接驅動泵。國內生產廠家較早一批以南京某水刀企業為主，最早開始使用美國PROCON泵進行增壓（主要水刀行業起源于美國，而美國PROCON泵具有明顯優勢），帶動國內一批水刀企業使用美國PROCON泵。PROCON泵的優勢：水流穩定，壓力恒定，結構緊湊。（國外增壓器品牌有KMT，F(xiàn)LOW等）目前市場上運用的泵有很多進口水泵以PROCON泵、WILO泵為主。國內離心泵也有一些運用在該行業。
